LES COMMUNS DU CHATEAU
LES PAVILLONS DE LA CHAPELLE
ET DE LA SALLE DES GARDES
Vue et perspective de l'entrée du château de Marly
Pierre Aveline, dit le Vieux ; Nicolas de Poilly
Eau-forte et aquarelle sur vergé Photographie de Benoit Chain
Collection du musée de l'Ile-de-France 88.1.1
On découvre sur cette gravure méconnue l'entrée en arrivant de Versailles,
avec les deux pavillons de part et d'autre, situés sur le devant.

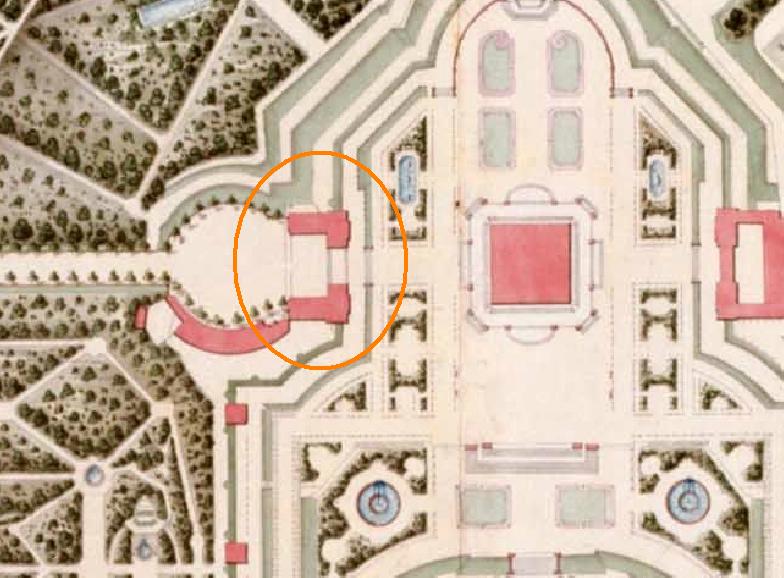

L'emplacement des pavillons par rapport au château
ADY, A 106, Plan général de Marly, 1845. [Copie d'un plan du premier quart du XVIIIe s.]
Les plans
La salle des Gardes, avec ses colonnes, rappelle la "salle des colonnes",
situées dans l'aile Nord du Grand Commun de Versailles, édifiée également par Jules Hardouin-Mansart.

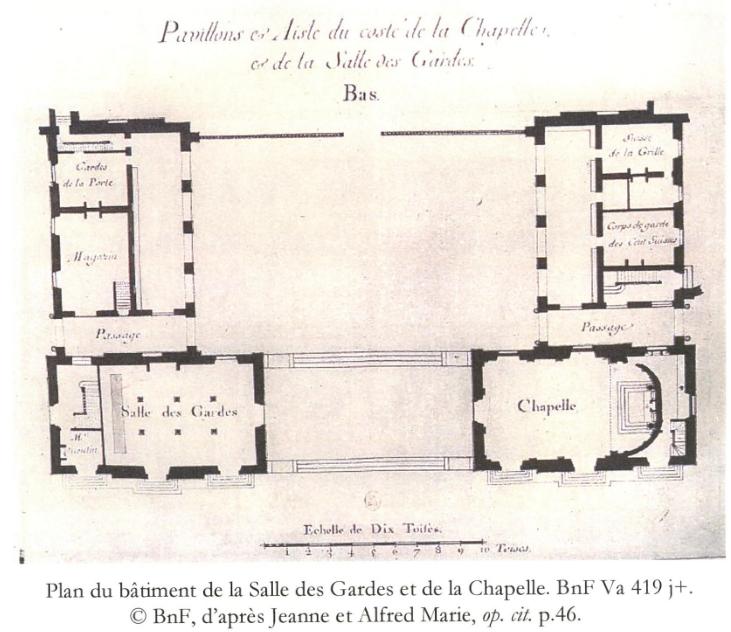

Le plan du premier étage des pavillons de la chapelle et de la salle des gardes

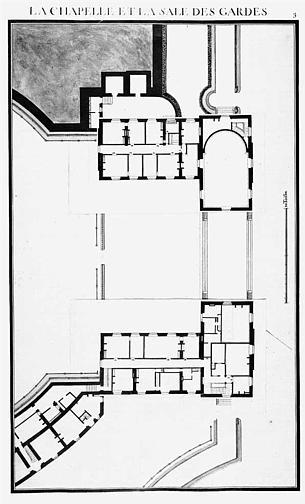

Plans des bâtiments, jardins et fontaines de Marly dessinés par L'Ecuyer en 1727, pl. 3
Ce plan très précis nous décrit l'aménagement interne au niveau du premier étage.
Les coupes et élévations

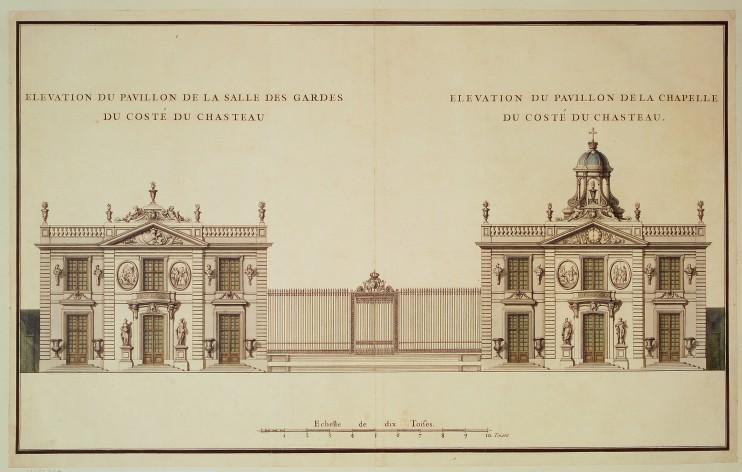

Elévation du pavillon de la salle des gardes du côté du château.
Elévation du pavillon de la chapelle du côté du château.
BNF Estampes et Photographies VA - 425 FT 4

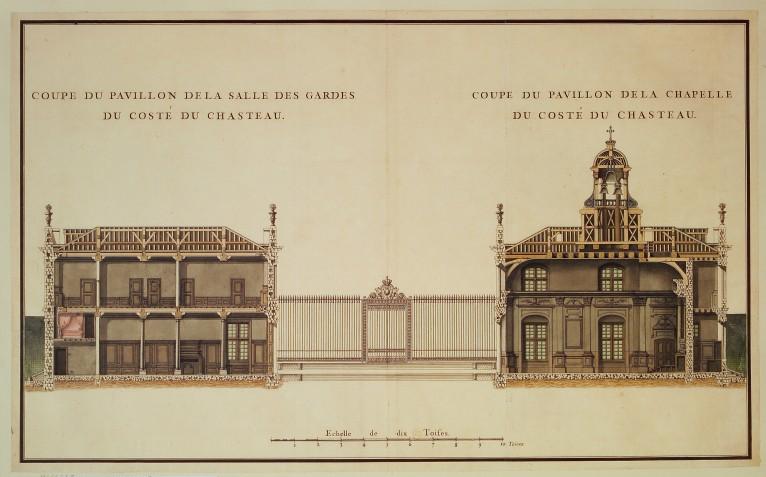

Coupe du pavillon de la salle des gardes du côté du château.
Coupe du pavillon de la chapelle du côté du château
BNF Estampes et Photographies VA - 425 FT 4

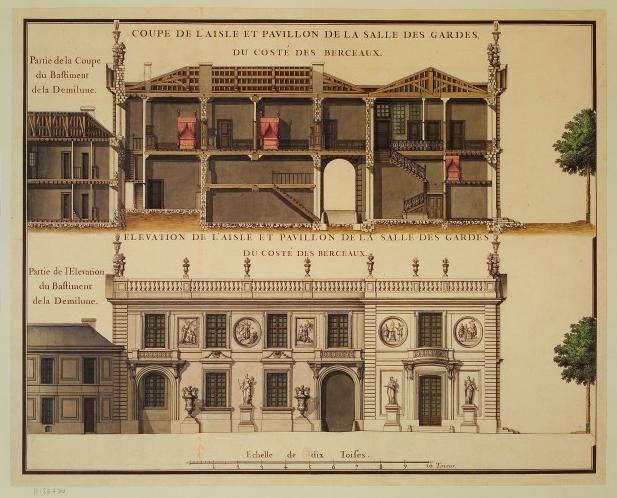

Coupe de l'aile et pavillon de la salle des gardes du côté des berceaux.
Elévation de l'aile et pavillon de la salle des gardes du côté des berceaux
BNF Estampes et Photographies VA - 425 FT 4

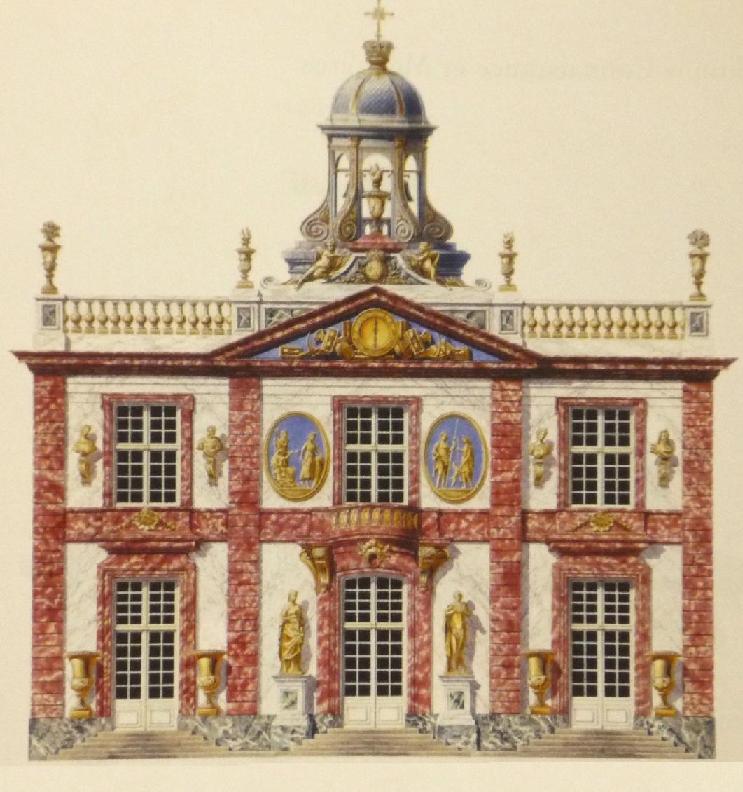

Essai de restitution de la polychromie du pavillon de la Chapelle.
Par Andrew Zega & Bernd H. Dams
http://www.architecturalwatercolors.com/
LE BATIMENT
DIT "DE LA PERSPECTIVE"

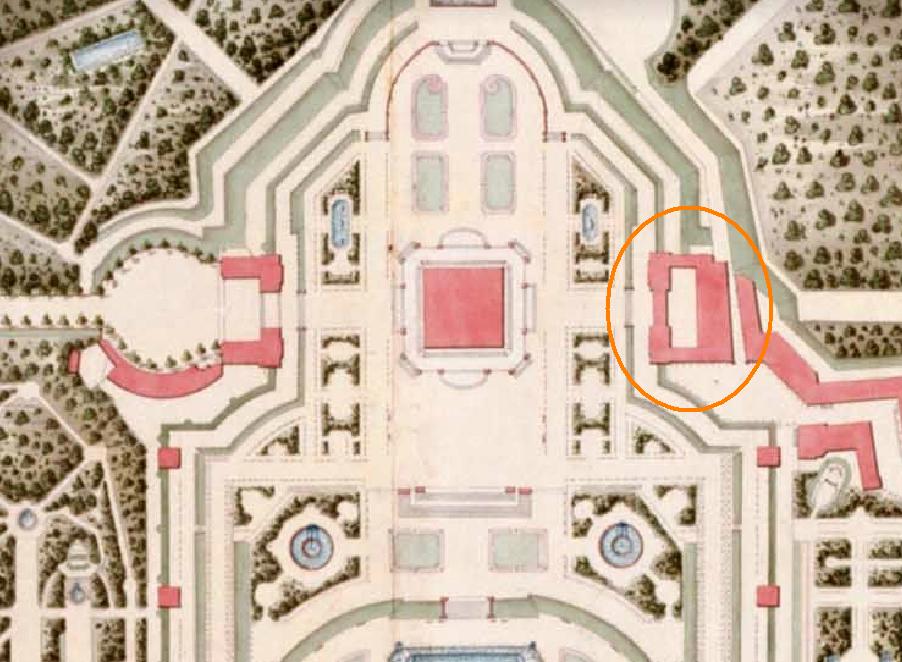

L'emplacement de l'aile de la perspective par rapport au château
ADY, A 106, Plan général de Marly, 1845. [Copie d'un plan du premier quart du XVIIIe s.]
Celui-ci est situé à l'Ouest du pavillon central,
dans l'axe de symétrie Est-Ouest, c'est à dire de l'ancienne entrée.
Le premier état : une perspective totale

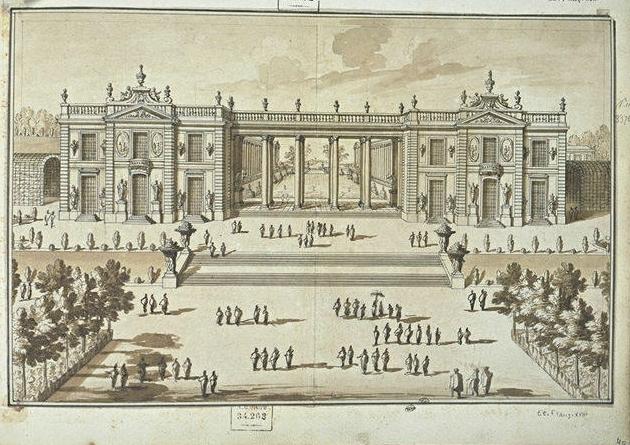

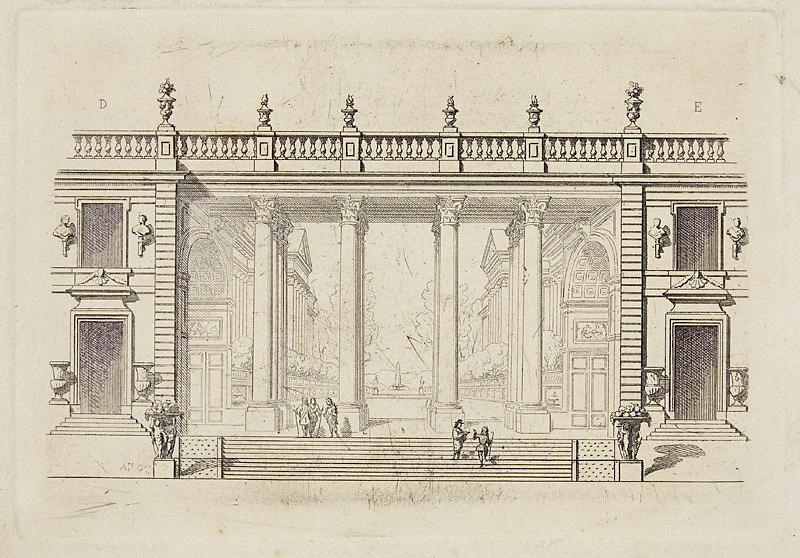

Elévation de l'aile de la perspective
Musée du Louvre, département des Arts graphiques INV 34263, recto
(Album Pérelle, Silvestre, folio 40) Image Base Joconde
La fresque recouvre ici tout le mur de fond du corps de logis, à l'exception des deux pavillons.
On y découvre une perspective, qui rappelle celle des décors d'opéra.
Comme s'il se trouvait à l'arrière une immense colonnade monumentale.
Le deuxième état : une perspective partielle

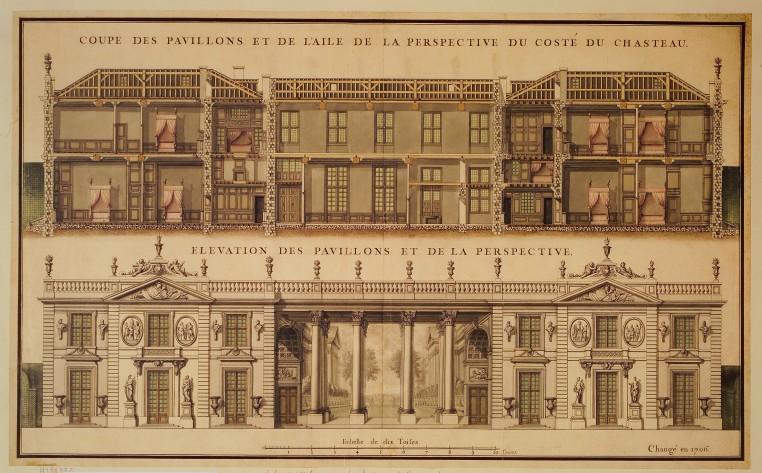

Coupe des pavillons et de l'aile de la perspective du côté du château.
Elévation des pavillons et de la perspective
BNF Estampes et Photographies VA - 425 FT 4
Par nécessité, deux portes ont été réalisées, ce qui a obligé à modifier la Perspective, qui se trouve réduite à un simple paysage. Tout l'effet de fuite a perdu de son intérêt, et l'état intermédiaire de cette fresque n'est pas satisfaisant. Aussi, l'ingéniosité du peintre qui a créer deux arcs, pour conserver un peu de profondeur, nous semble condamnable. Cela alourdit considérablement tout l'ensemble.

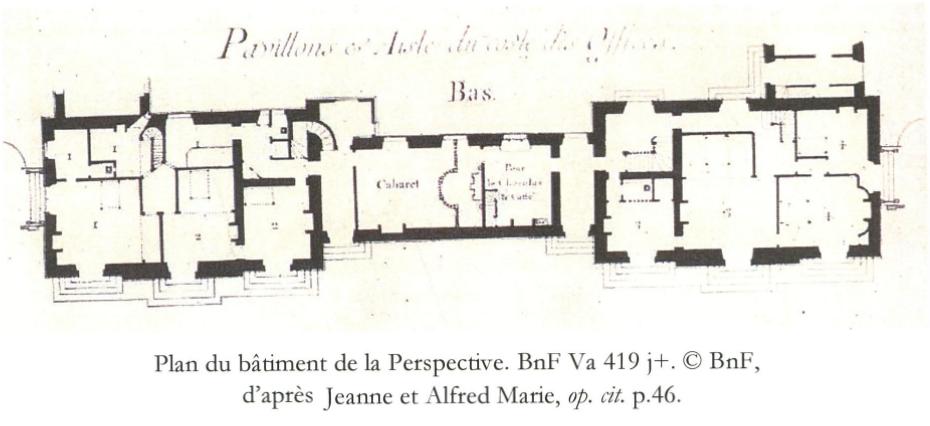

Voici le plan du rez-de-chaussée du bâtiment de la Perspective.
Le mur central est déjà percé des deux portes de part et d'autre,
mais la fresque centrale y est encore conservée.
Y a été aménagé le "Cabaret" ainsi qu'une salle pour le "caffé".
Notez la présence de plusieurs logements dans les pavillons Sud et Nord.
Perspective peinte de Marly, gravure du XIXe siècle
Auguste Alexandre Guillaumot, Collection du musée de l'Ile-de-France, 88.3.14 Photographie de Benoit Chain
Il s'agit de l'état intermédiaire.

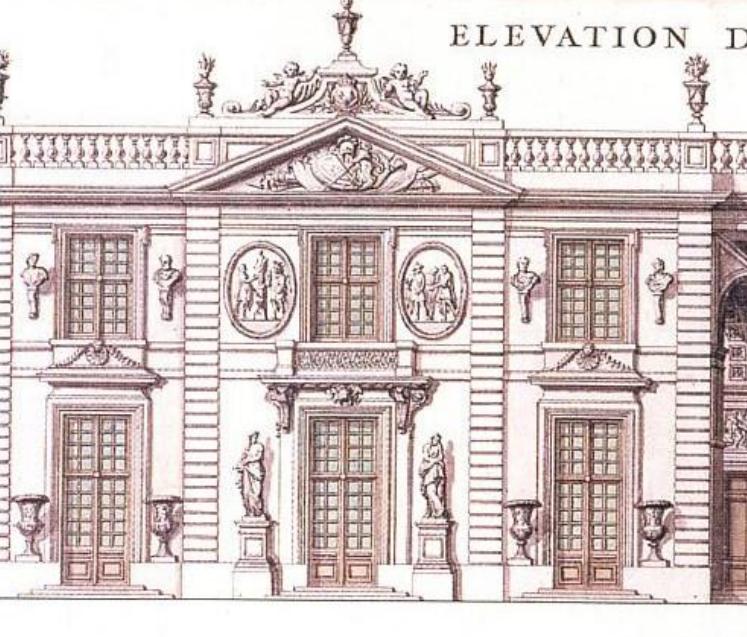

Détail de la façade Sud du bâtiment de la Perspective.
Publié par Vincent Maroteaux, voir Bibliographie.
Tous les vases, bustes, statues et médaillons sont factices puisque peints !

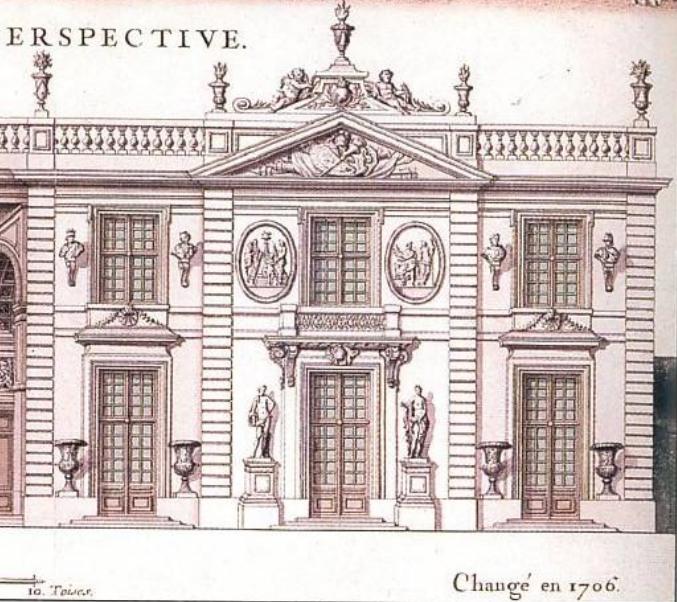

Détail de la façade Nord du bâtiment de la Perspective.
Publié par Vincent Maroteaux, voir Bibliographie.
L'organisation de cette façade est identique à la précédente par souci de symétrie.
Ces deux façades sont d'ailleurs exactement semblable
à celles des pavillons de la chapelle et de la salle des gardes (voir ci-dessus).
Le dernier état : une perspective détruite
L'aile de la Perspective, après la destruction de la fresque et le percement des fenêtres
Par Mariette et Lepautre, BNF Estampes et Photographies VA - 78 (A 3) FOL

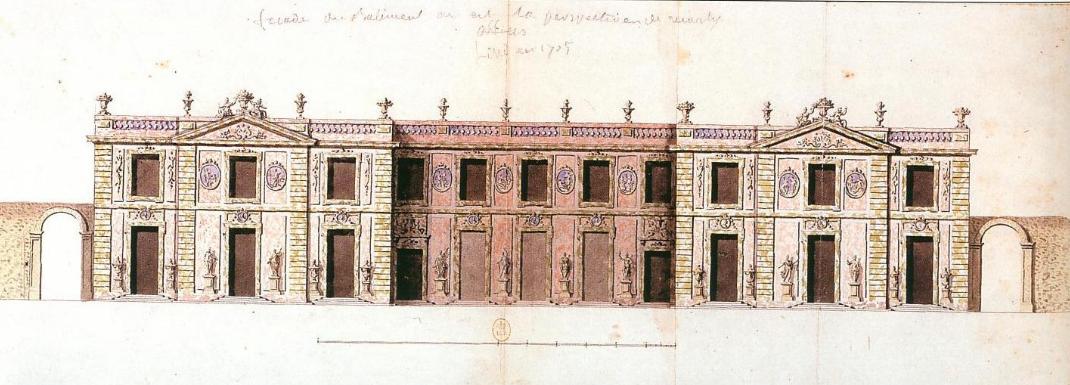

Elévation du bâtiment de la perspective, avec le jeu des couleurs, 1705.
Publié par Vincent Maroteaux, voir Bibliographie.
Ce dessin est particulièrement précieux, puisqu'il nous donne un indice sur l'état des couleurs employées.

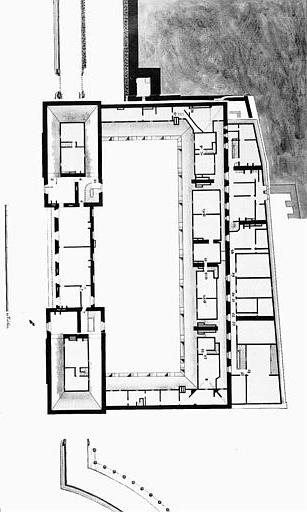

Plans des bâtiments, jardins et fontaines de Marly
dessinés par L'Ecuyer en 1727, pl. 4
Ce plan nous montre l'aménagement du bâtiment au niveau du Galetas, en 1727.
LES COMMUNS

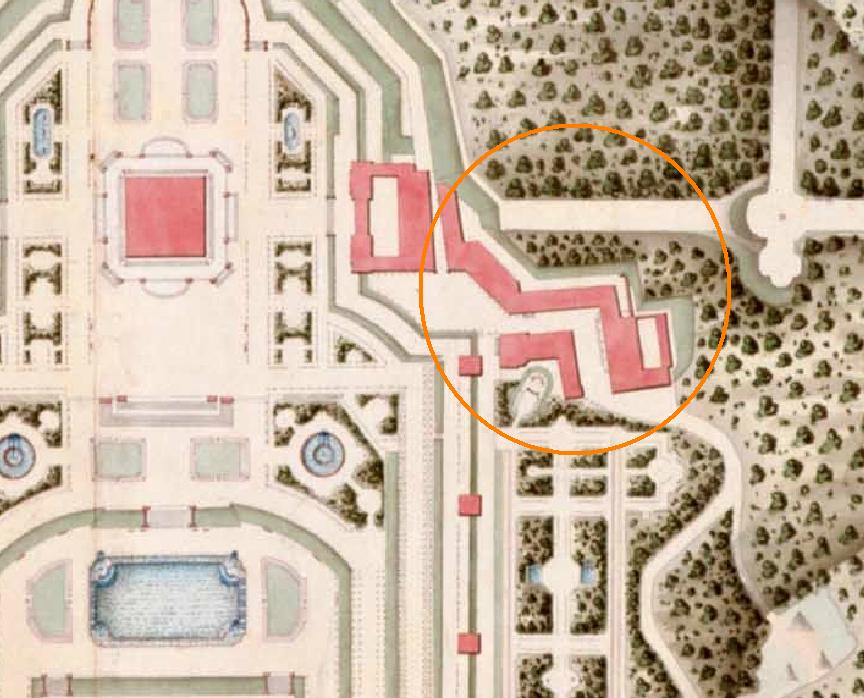

L'emplacement des communs par rapport au château
ADY, A 106, Plan général de Marly, 1845. [Copie d'un plan du premier quart du XVIIIe s.]

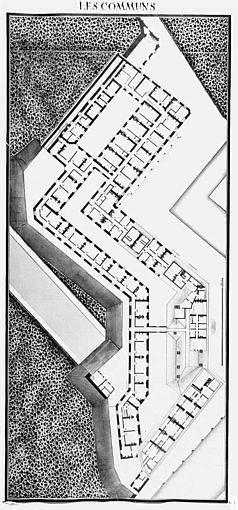

Plans des bâtiments, jardins et fontaines de Marly dessinés par L'Ecuyer en 1727, pl. 5
LE BATIMENT NEUF
Il est situé à côté des communs, et voisin de l'Escarpolette.

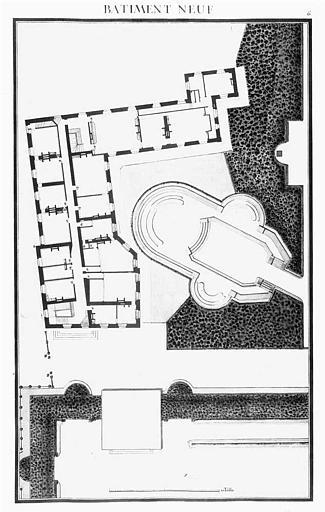

Plans des bâtiments, jardins et fontaines de Marly dessinés par L'Ecuyer en 1727, pl. 6
LES ECURIES

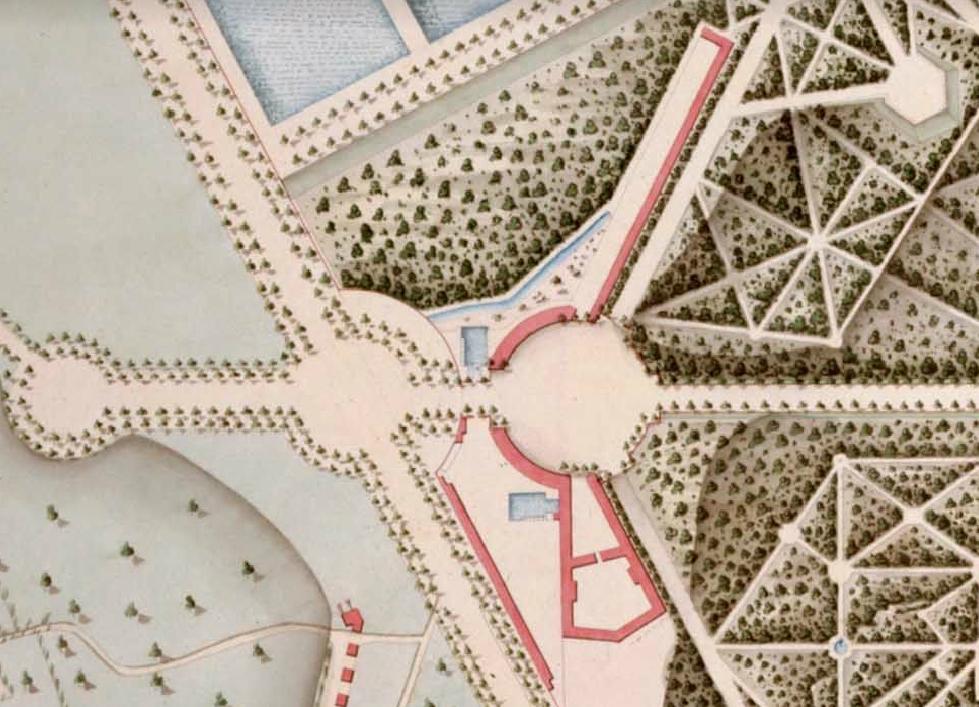

L'emplacement des Ecuries, sur le chemin allant à Versailles
ADY, A 106, Plan général de Marly, 1845. [Copie d'un plan du premier quart du XVIIIe s.]

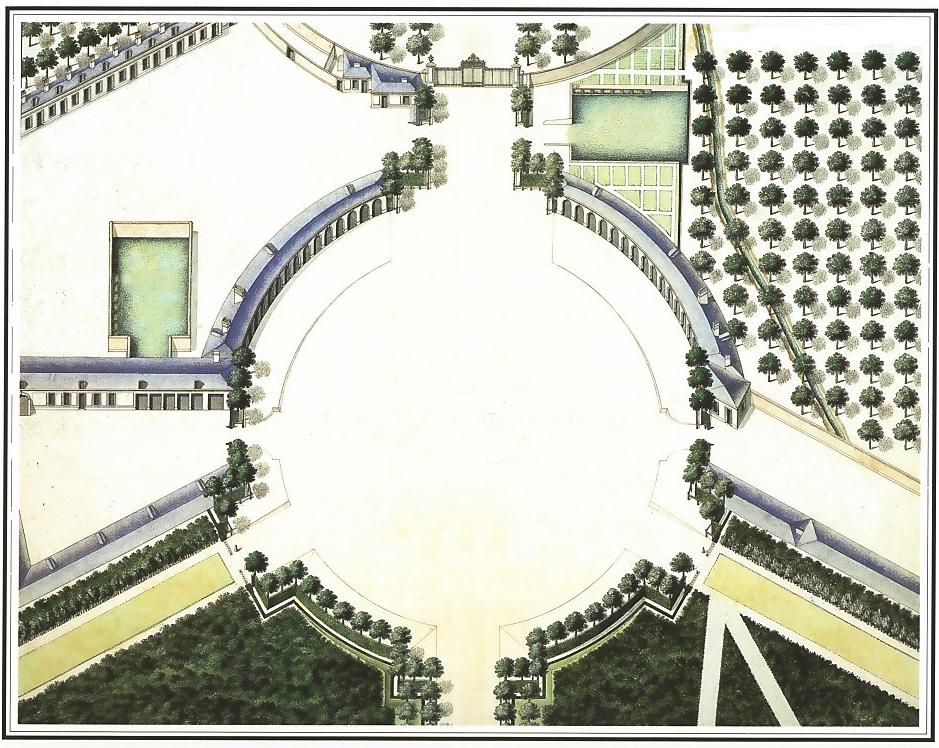

La première place circulaire du côté de l'entrée en direction de Versailles.
Les Ecuries y sont aménagées.

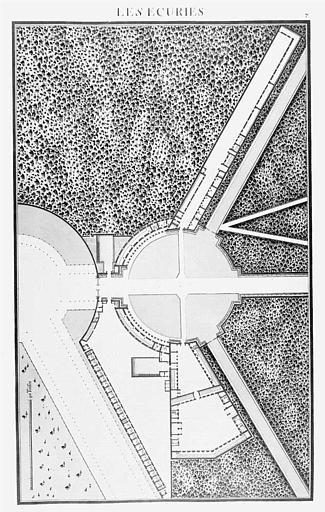

Plans des bâtiments, jardins et fontaines de Marly dessinés par L'Ecuyer en 1727, pl. 7
LES BATIMENTS DE LA DEMI LUNE

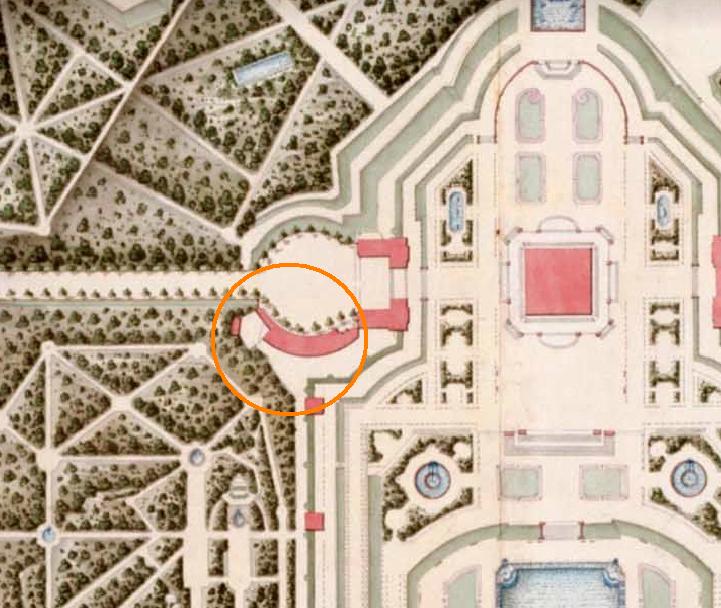

L'emplacement des Ecuries, sur le chemin allant à Versailles
ADY, A 106, Plan général de Marly, 1845. [Copie d'un plan du premier quart du XVIIIe s.]
Sur ce plan n'est pas encore mentionné l'agrandissement visible sur le plan suivant.

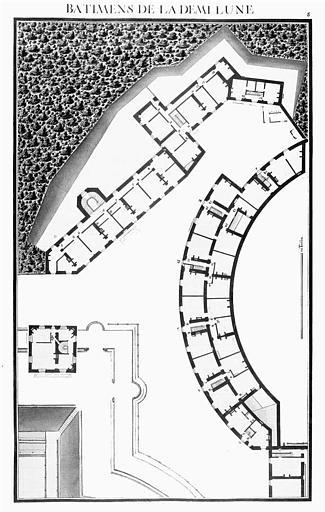

Plan de la demi-lune et de ses agrandissements
Plans des bâtiments, jardins et fontaines de Marly dessinés par L'Ecuyer en 1727, pl. 8
Voici l'état de la demi-lune en 1727.
Toute la place qui a pu être utilisée l'a été.
Même Marly avec le temps n'est plus resté un hermitage, comme Versailles.
Mais les très nombreux logements pour les courtisans et le personnel y étaient subtilements dissimulés,
pour y donner toujours l'impression d'un lieu de retraite.

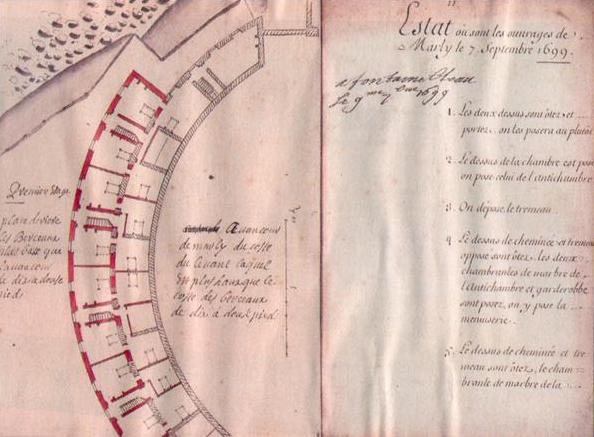

"Estat où sont les ouvrages de Marly le 7 Septembre 1699"
Vente de l'Hôtel Drouot, salle 8, du mardi 27 mars 2007, pour 82.000 €.
(Si vous êtes le propriétaire de ce précieux document,
merci de nous contacter pour que nous puissions l'étudier scientifiquement).
Ce manuscrit autographe est annoté par le roi et aussi par Mansart,
27 pages in-folis et un feuillet replié avec un plan.
On y trouve la mention "A Fontainebleau", le 9 septembre 1699 :
cette mention est de la main de Louis XIV, qui note toujours les dates sur les rapports qu'il reçoit et annote.
Ce manuscrit concerne les travaux exécutés à la demi-lune.
On voit que Mansart y double l'épaisseur du bâtiment, pour augmenter les logements,
ceci au détriment de la lumière des logements existants.
Sur ce plan, il n'existe pas encore le grand bâtiment annexe que l'on découvre sur le plan précédent.
Par contre, la représentation de l'aménagement intérieur de l'agrandissement
de la demi-lune est pratiquement identique au plan postérieur de 1727.
LES LOGEMENTS
DES OFFICIERS DES BATIMENTS

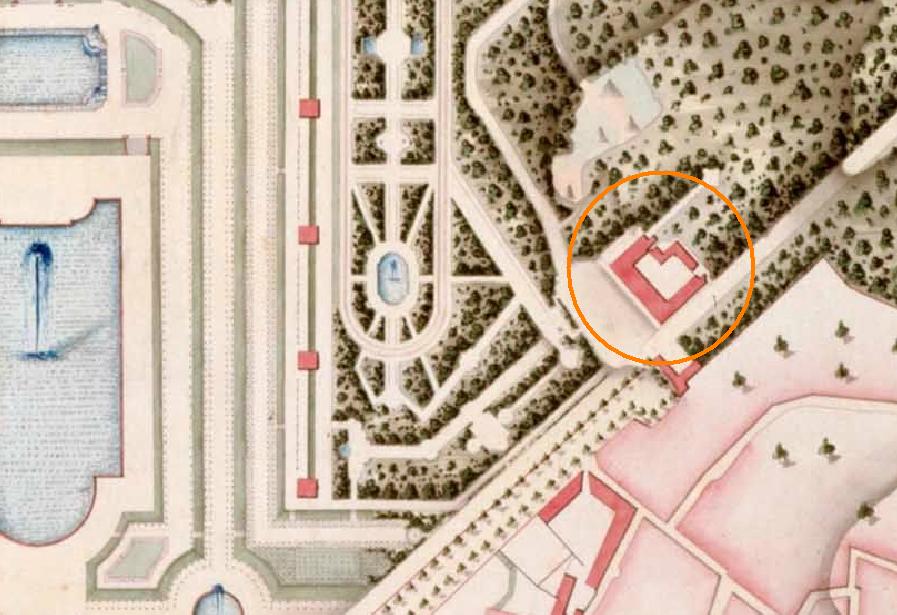

L'emplacement des "logements" par rapport aux jardins.
ADY, A 106, Plan général de Marly, 1845. [Copie d'un plan du premier quart du XVIIIe s.]

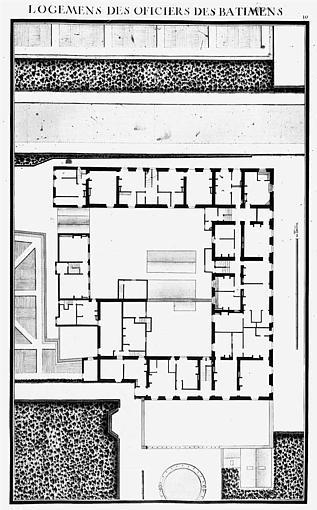

Plans des bâtiments, jardins et fontaines de Marly dessinés par L'Ecuyer en 1727, pl. 10
LE CORPS DE GARDES

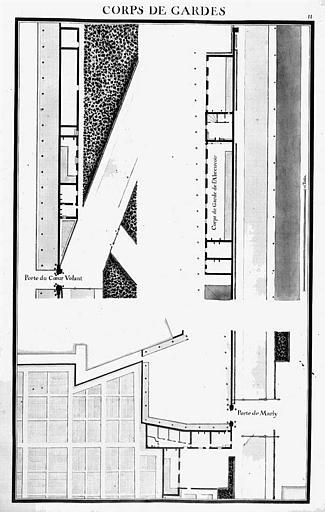

Plans des bâtiments, jardins et fontaines de Marly dessinés par L'Ecuyer en 1727, pl. 11
LE "MAGASIN"

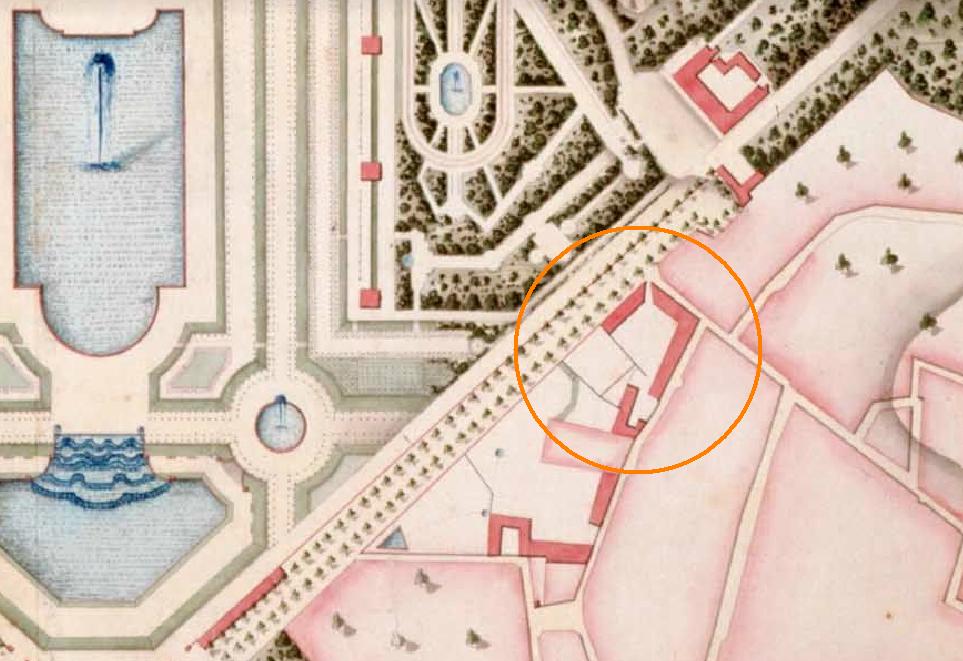

L'emplacement du "Magasin" de Marly par rapport aux jardins.
ADY, A 106, Plan général de Marly, 1845. [Copie d'un plan du premier quart du XVIIIe s.]

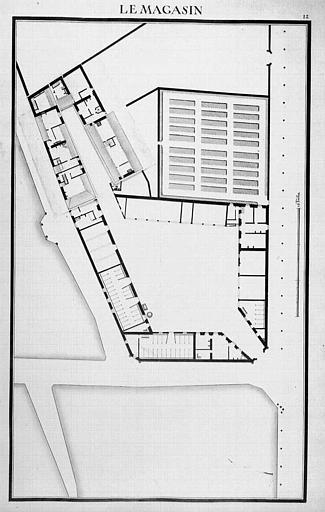

Plans des bâtiments, jardins et fontaines de Marly dessinés par L'Ecuyer en 1727, pl. 12
Le magasin contient des écuries et des remises, ainsi qu'un jardin.
LE CHENIL DE MARLY

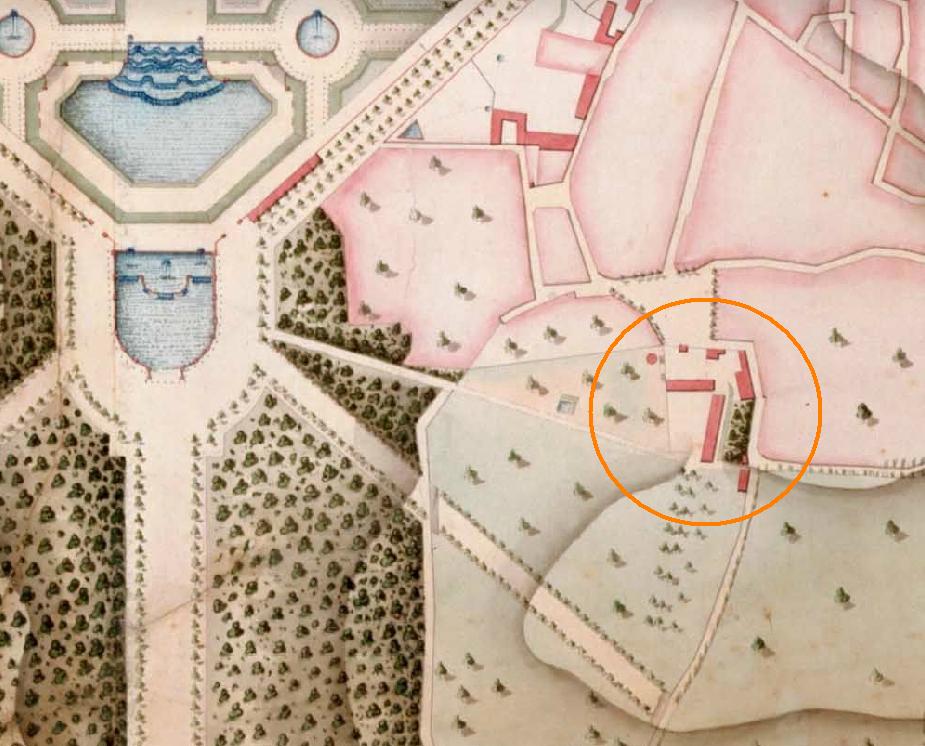

L'emplacement du Chenil de Marly par rapport aux jardins.
ADY, A 106, Plan général de Marly, 1845. [Copie d'un plan du premier quart du XVIIIe s.]

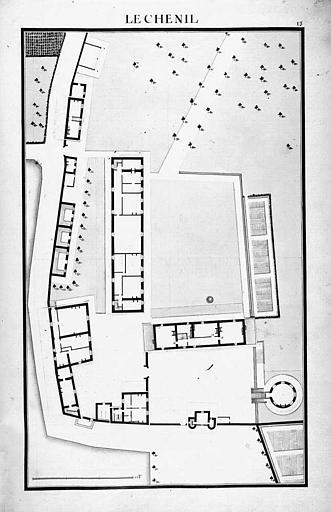

Plan du chenil de Marly, 1727.
Plans des bâtiments, jardins et fontaines de Marly dessinés par L'Ecuyer en 1727, pl. 13
Ce plan nous décrit de manière très précise l'aménagement intérieur du chenil.
